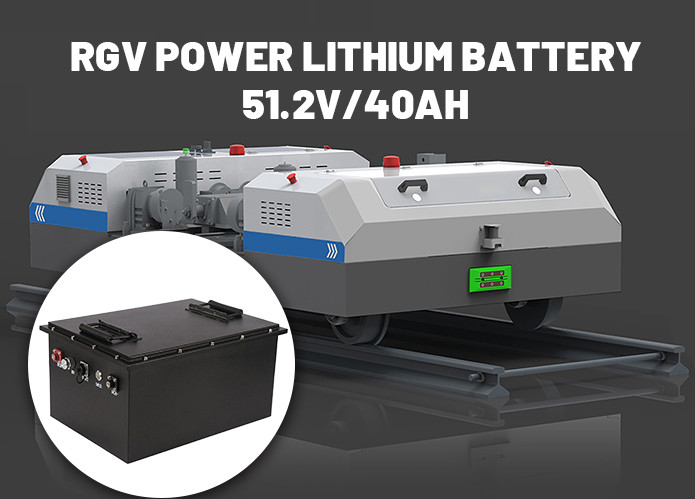

51.2V 40AH RGV güç bataryası tasarım şeması

Müşterinin ihtiyaçlarına ve özelliklerine göre (demiryol vagonunun güç gereksinimleri),ve 30-40 kilometrelik gerçek günlük kilometre ve düşük sıcaklık -20 derece çevresel akıntı kullanımıBatarya hücreleri açısından, yerli birinci sınıf markaların uzun ömürlü üçlü lityum bataryası kullanılır.ve müşterilerin ilgili parametreleri 14 serisi 8 ve kombinasyon ile gerçekleştirilirLityum batarya koruma devre koruma açısından, 14 series hardware protection circuit +14 series charge balance circuit + temperature protection circuit is used to achieve the maximum overcurrent of the finished lithium battery of 150A and continuous discharge current of 60ALityum koruması: kısa devre koruması, aşırı şarj koruması, aşırı boşaltma koruması, aşırı akım koruması, sıcaklık koruması, denge ve benzeri.

RGV güç bataryasının tasarım şeması:

1) Koruma kartı (PCM): esas olarak koruma hattının şarj edilebilir lityum pil paketi tasarımı için, lityum pilin kendisinin kimyasal özellikleri nedeniyle,Fazla ücret ödemek gerekiyor., aşırı boşaltma, kısa devre, aşırı akım, sıcaklık ve diğer koruma fonksiyonları yanma, patlama ve diğer tehlikelere neden olmamak için.
2) Koruma IC (Koruma IC): Aşırı şarj, aşırı boşaltma, aşırı akım, kısa devre vb. işlevlerini izleyen tasarım şemasının ana koruma fonksiyonu çipi.Hücreyi kasada çalıştır., istikrarlı ve verimli menzil.
3) Sıcaklık anahtarı: Temel olarak sıcaklık koruma fonksiyonu için tasarlanmıştır.Sıcaklık anahtarı aşırı sıcaklık korumasını sağlamak için çalışır., ve sıcaklık düştüğünde otomatik olarak iyileşir.
5) 26650 lityum iyon bataryası / 26650/5000mah /3.6V (otomotiv sınıfı batarya).
6) Alan etkisi tüpü (MOSFET): Koruma devresinde anahtarlama rolü oynayan MOSFET tüpü,ve her zaman voltajın istikrarını sağlamak için yükün her iki ucundaki voltajı ne yükseltir ne de düşürür.

Ürün parametreleri:

Adlık voltaj: 51.2V
Adlık kapasite: 40AH
Pil boyutu: 371*269*146mm
Akü iç direnci: ≤50mΩ
Pil ağırlığı: 16KG
Şarj akımı: 15A'dan az veya eşit
Sürekli boşaltma akımı: 60A'dan az veya eşit
Koruma akımı: 150A standart
Şarj voltajı: 58.8V
Serbestleme kesme voltajı: 39.2V
Kullanım süresi: ≥500 kere
Şarj sıcaklığı: 0 ~ 45°C
Serbestleme sıcaklığı: -20 ~ 60 °C
Depolama sıcaklığı: -20 ~ 35 °C
Pil sıcaklık koruması: 70°C±5°C

Ana özellikleri:

1, pil paketi güvenli, düşük sıcaklıklarda iyi performans, uzun döngü ömrü.
2, batarya paketi döngüsü ömrü düşük karbon, enerji tasarrufu, çevre koruma değer kavramına uygun olarak yüksektir.
3Batarya dahili BMS sistemi, çoklu koruma fonksiyonları, koruma sistemi (PCM/BMS) hepsi Japonya ve Amerika Birleşik Devletleri'ndeki en gelişmiş yongaları ve MOS'ları benimsiyor.
4, batarya malzemesi Li-Ni-Co-Mn-O (ternerik malzeme), LiFePO4 (lityum demir) mevcuttur.
5, batarya paketinin tutarlılığını, istikrarını ve güvenliğini sağlamak için bir kombinasyon birimi olarak yerli marka bataryasını seçebilir.
6, çoklu ip kombinasyonu ve batarya modüler tasarımı olabilir.
7- Batarya sıcaklık korumasına sahiptir.
8Su geçirmezliği: IP65
